Extrudeuse bivis corotative
La série SAT est notre extrudeuse bivis la plus demandée. Grâce à un réducteur puissant et à des éléments de vis de précision, elle offre une large plage de transformation et une fenêtre de fonctionnement étendue ; elle se configure avec des éléments de vis, des fourreaux, une filtration de la matière fondue et des systèmes de granulation modulaires.
- Diamètre de vis, du SAT40 au SAT135
- 41–130mm
- Couple spécifique
- 9–10,9N·m/cm³
- Vitesse de vis maximale selon la taille
- 400–800tr/min
- Débit selon la taille et la matière
- 150–3 500kg/h
La place de la série SAT
Une extrudeuse bivis corotative parallèle : les deux vis sont parallèles et tournent dans le même sens.
- Corotative
- Contrarotative
Cette série
La SAT pour la plupart des tâches de compoundage
Une extrudeuse polyvalente. Nous proposons aussi des solutions sur mesure selon vos exigences spécifiques.
Plus de couple
Série U+
Jusqu’à 18 N·m/cm³, pour les plastiques techniques hautes performances et les forts taux de fibres.
Série U+Investissement réduit
Série EC
Couple standard avec moteur à aimants permanents, jusqu’à 800 kg/h.
Série ECPrincipaux composants de la série SAT
Entraînement

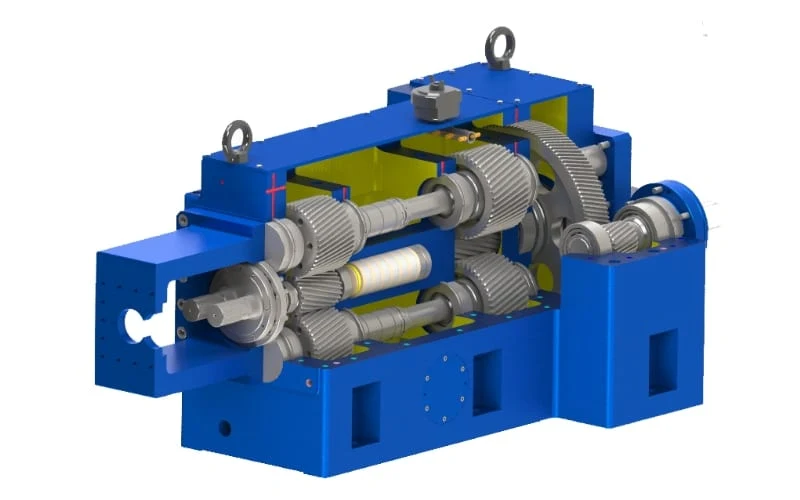

Réducteur à couple élevé
Le réducteur breveté USEON repose sur le principe de la répartition du couple et dispose d’un système numérique de surveillance en ligne. Chaque réducteur est assemblé avec un positionnement précis pour l’équilibrage du couple.
Couple spécifique de la SAT75
Moteur de 280 kW à 600 tr/min
Couple total T = 9550 × 280 / 600 = 4 456 N·m
Entraxe des deux arbres de sortie D = 6 cm
Couple spécifique = T / (2 × D³) = 4 456 / (2 × 216) = 10,3 N·m/cm³

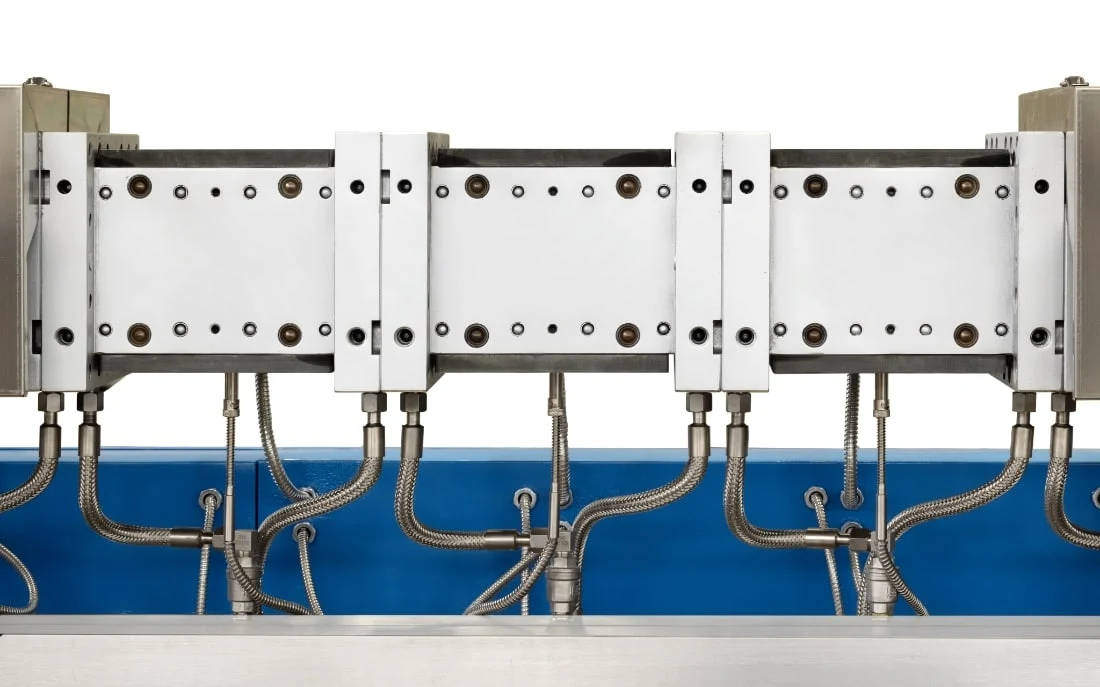

Système de chauffage
Au lieu des colliers chauffants en fonte traditionnels placés autour du fourreau, nous utilisons des cartouches chauffantes fabriquées en Allemagne, logées dans le fourreau. Cela permet d’économiser de l’énergie.

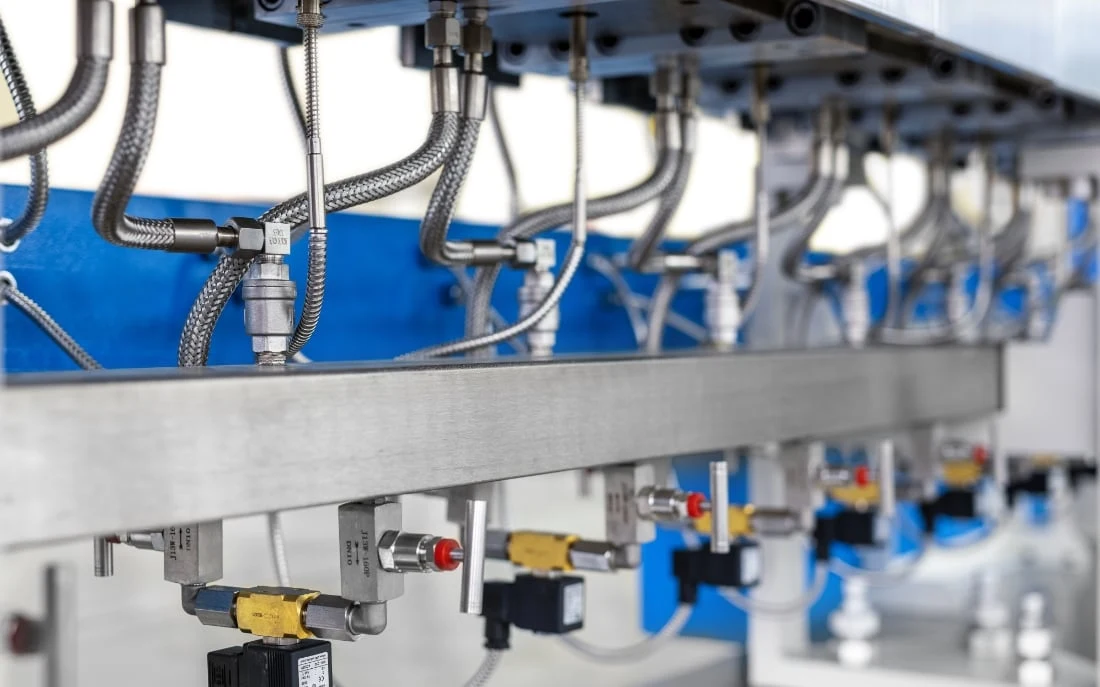

Système de refroidissement
Deux entrées et deux sorties sur chaque élément de fourreau assurent un refroidissement plus rapide et plus homogène.

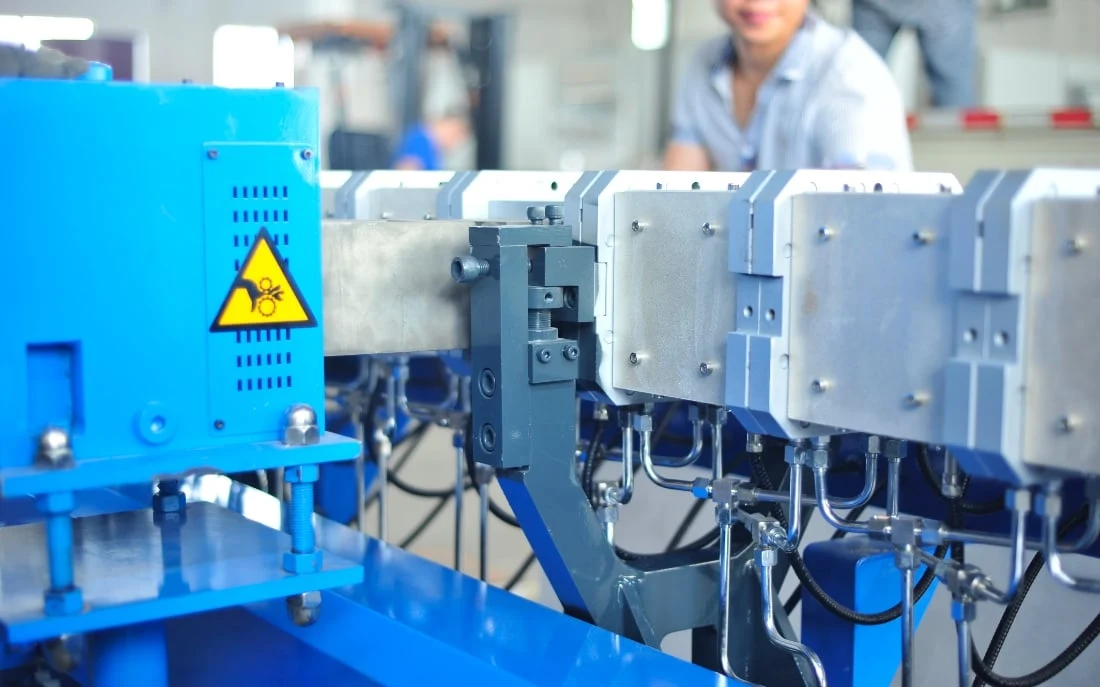

Bâti support
Un fourreau traditionnel est soutenu par en dessous et se dilate vers le haut de 0,2 à 0,5 mm en chauffant, ce qui crée des jeux irréguliers entre vis et fourreau. Le fourreau SAT est soutenu à mi-hauteur et se dilate uniformément vers le haut et vers le bas : les jeux restent réguliers.

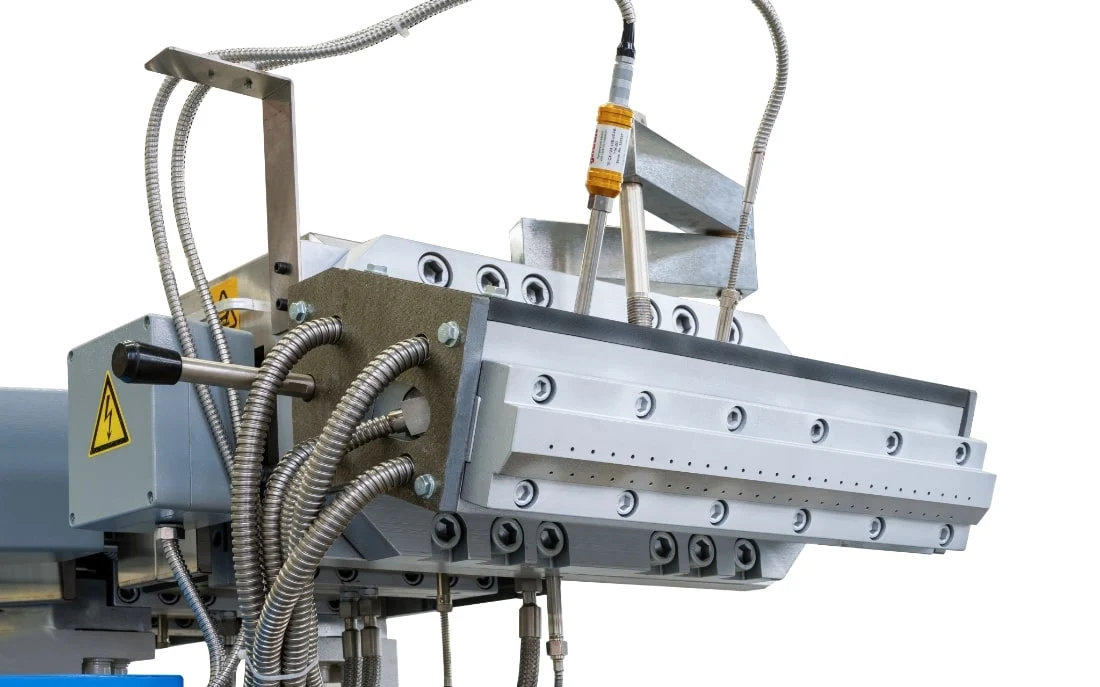

Plaque filière à joncs
La plaque filière est adaptée au système de granulation de la ligne.
Caractéristiques techniques de la série SAT
Sept tailles. La dernière colonne indique les lignes que nous avons livrées pour chaque taille.
| Modèle | Diamètre (mm) | Vitesse max. (tr/min) | Moteur (kW) | Couple spécifique (N·m/cm³) | Débit (kg/h) | Lignes livrées |
|---|---|---|---|---|---|---|
| SAT40 | 41 | 800 | 75 | 10,9 | 150–250 | Compoundage TPV, granulateur sous eau |
| SAT52 | 51,4 | 800 | 132 | 9,9 | 350–500 | PP + 30 % de fibres courtesCompoundage de bioplastiques |
| SAT65 | 62,4 | 800 | 220 | 9,3 | 500–900 | Mélange-maître de chargesLigne antidéflagrante, PLA / PETG / ABS500–700 kg/h |
| SAT75 | 71 | 600 | 280 | 10,3 | 700–1200 | Mélange-maître à 75 % de CaCO₃, Amérique du Sud650–750 kg/hExtrusion réactive TPV / TPE250–500 kg/h |
| SAT95 | 93 | 600 | 600 | 10 | 1300–2400 | Recyclage de déchets de fibres PA à faible masse volumique apparenteCompoundage XLPE au peroxyde, câble 35 kV |
| SAT110 | 110 | 400 | 650 | 10,1 | 1800–3000 | PP + CaCO₃ très chargé, granulation sous eau2 500–4 000 kg/hRecyclage et granulation de PP, Inde1 500 kg/h |
| SAT135 | 130 | 400 | 1000 | 9 | 2500–3500 | Ligne d’extrusion de film BOPET3 000 kg/h |
Le débit dépend de la matière et de la formulation. Au-delà de 130 mm, la série se prolonge avec la SAT grand format.
Applications
Chaque page d’application précise la formulation, la configuration de la ligne et les tailles utilisées.
SolutionMélange-maître de charges SolutionMélange-maître de couleur SolutionMélange-maître d’additifs SolutionPlastiques techniques renforcés fibres de verre SolutionCompoundage pour câbles SolutionCompoundage de PVC SolutionÉlastomères thermoplastiques SolutionPlastiques biodégradables SolutionExtrusion directe réactive
SAT grand format · 130–360 mm
La même série, jusqu’à 60 t/h
Au-delà des sept tailles standard, la série SAT se prolonge jusqu’à un diamètre de vis de 360 mm pour la finition des polyoléfines dans les unités de polymérisation. Seuls quelques constructeurs au monde ont fabriqué des extrudeuses bivis de plus de 250 mm de diamètre de vis.
- Diamètre de vis
- 130–360 mm
- Débit
- 5–60 t/h
- Fonctionnement
- 8 000+ h/an
Projets
SAT95Ligne d’extrusion bivis SAT95 pour le recyclage de déchets de fibres PA à faible masse volumique apparente
SAT95 · L/D 40355 kW
SAT110Ligne bivis SAT110 pour le recyclage et le compoundage de chutes de rubans UD PP à fort taux de fibres de verre
SAT110Granulation en joncs
SAT75Ligne d’extrusion bivis SAT75 pour mélange-maître de charges à 75 % de CaCO₃ en Amérique du Sud
SAT75650–750 kg/h
Où se trouve votre usine ?
Notre usine est située à Jurong, Zhenjiang, dans la province du Jiangsu (Chine). Elle couvre plus de 46 000 m² et regroupe la R&D et la production, notamment :
· Série hautes performances - extrudeuse bivis série U+
· Grandes extrudeuses bivis, comme la série SAT330 pour le compoundage de polyoléfines
Pouvez-vous fournir des pièces d’extrudeuse ?
Oui, nous pouvons fournir toutes les pièces dont vous avez besoin. Si vous utilisiez à l’origine une extrudeuse bivis d’une autre marque, nous pouvons également vous fournir des pièces adaptées.
Proposez-vous des extrudeuses de laboratoire ?
Oui, nous fournissons des extrudeuses bivis de laboratoire adaptées à vos essais ou à un premier équipement
Avez-vous de l’expérience dans les applications non standard ?
Oui, nous avons une solide expérience des applications non standard de l’extrudeuse bivis : c’est l’un de nos points forts.
Proposez-vous d’autres modèles d’extrudeuses bivis corotatives ?
L’extrudeuse bivis corotative parallèle est l’un de nos principaux produits. Nous proposons les modèles suivants :
· Série Lab
· Série SAT
· Série U+
Demander un devis
Indiquez-nous la matière, la formulation et le débit. Nous dimensionnons l’extrudeuse SAT et configurons les vis, le dosage, le dégazage et la granulation.
- 01Polymère, charges ou fibres et leur proportion
- 02Débit visé et méthode de granulation
- 03Taille de SAT, configuration et devis
