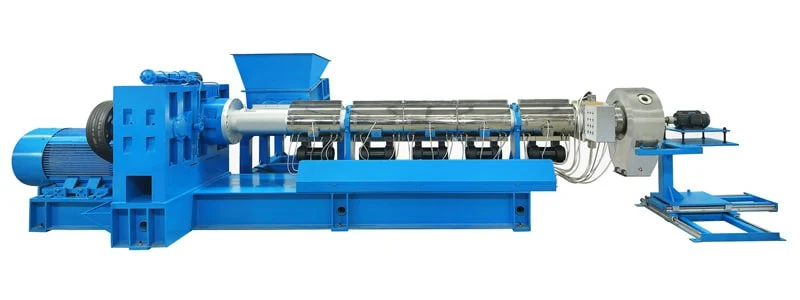

Extrusora monohusillo
La serie TDD abarca diámetros de husillo de 20 a 500 mm, con cilindros de alimentación lisos o ranurados y L/D de 8 a 32. Procesa el fundido con venteo o vacío para reciclaje y extrusión de producto, y es la segunda etapa de nuestras líneas en tándem.
- Diámetro del husillo, de TDD20 a TDD500
- 20–500mm
- Longitud del husillo
- 8–32L/D
- Capacidad según tamaño y material
- 5–7000kg/h
Cuatro funciones de un monohusillo
Reciclaje y extrusión directa
Reciclaje de poliolefinas y plásticos de ingeniería; extrusión directa de películas, láminas, placas, tubos y perfiles de PET, PA, PBT, ABS y PC, con venteo o vacío.
Enfriamiento y presión en una línea en tándem
Detrás de una extrusora de doble husillo, el monohusillo de menor velocidad aporta enfriamiento y acumulación de presión, para compuestos de PVC, HFFR y madera plástica.
Grumos de caucho y elastómeros
Un alimentador forzado cónico introduce grumos de EPDM, SR o TPU en la TDD; el fundido pasa a una peletizadora bajo agua. TDD120 a 300 kg/h, TDD220 a 1000 kg/h.
Compuestos para rotomoldeo
Una línea de compounding para rotomoldeo basada en una TDD150 a 1000 kg/h.
Dónde trabaja la TDD junto con otra extrusora
MáquinaSistema de extrusión en tándem SoluciónLínea de XPS espumado con CO₂: la TDD como extrusora de enfriamiento
Doble husillo
El estándar del compounding. Por lo general, la opción más económica.
- Tamaños
- SAT, U+, EC, TDY, laboratorio
Triple husillo
Cuando el volumen de alimentación limita la capacidad: polvos ligeros, contenidos de carga muy altos.
- Tamaños
- SAT-T35 a SAT-T95
Tándem: doble husillo + monohusillo
Mezcla en el doble husillo; enfriamiento y generación de presión en un monohusillo lento.
- Tamaños
- SAT52-TDD150 a SAT95-TDD240
Esta página
Monohusillo
Extrusión del fundido con desgasificación, alimentación forzada de grumos o segunda etapa de un tándem.
- Tamaños
- TDD20 a TDD500
Diseño de la serie TDD
La nueva serie TDD de alta eficiencia se centra en el ahorro de energía, un control de proceso más preciso y una mayor capacidad.
- Cilindros de alimentación lisos o ranurados
- Longitud del husillo de L/D 8 a L/D 32
- Plastificación superior
- Mejor efecto de mezcla
- Control de proceso preciso y exacto
- Aplicación más amplia: reciclaje, compounding, extrusión de tubos y extrusión de lámina y película
Especificaciones de la serie TDD
Diez tamaños. La última columna muestra líneas que hemos entregado en cada tamaño.
| Modelo | Diámetro (mm) | Velocidad máx. (rpm) | Motor (kW) | Longitud del husillo (L/D) | Capacidad (kg/h) | Líneas entregadas |
|---|---|---|---|---|---|---|
| TDD20 | 20 | 93 | 3 | 8–32 | 5–10 | — |
| TDD65 | 65 | 93 | 30 | 8–32 | 80–100 | — |
| TDD120 | 120 | 93 | 160 | 8–32 | 500–600 | Compounding de caucho EPDM / SR300 kg/h |
| TDD150 | 150 | 93 | 200 | 8–32 | 700–900 | Compounding para rotomoldeo, Reino Unido1000 kg/h |
| TDD180 | 180 | 93 | 280 | 8–32 | 800–1300 | Compuesto HFFR para cables, detrás de una SAT75700 kg/hPVC rígido, detrás de una SAT65500 kg/h |
| TDD200 | 200 | 93 | 355 | 8–32 | 1200–1500 | PVC rígido, detrás de una SAT75, Serbia900 kg/hCompuesto de madera plástica, detrás de una SAT75, Letonia700 kg/h |
| TDD240 | 240 | 93 | 455 | 8–32 | 1500–2000 | — |
| TDD300 | 300 | 70 | 600 | 8–32 | 2500–3000 | — |
| TDD400 | 400 | 70 | 1000 | 8–32 | 4000–5000 | — |
| TDD500 | 500 | 70 | 1300 | 8–32 | 5000–7000 | — |
El motor y la capacidad corresponden al monohusillo como extrusora independiente. Como segunda etapa de una línea en tándem, el mismo tamaño trabaja con L/D 8 y un motor más pequeño.
TDD120
TDD220
TDD150Solicitar cotización
Indíquenos el material, su forma y la tarea: extrusión en estado fundido, segunda etapa detrás de un doble husillo o grumos con alimentación forzada. Dimensionamos la TDD y su alimentación.
- 01Material y forma: pellets, hojuelas, fundido o grumos
- 02Capacidad buscada y lo que sigue: cabezal, peletizadora o línea de lámina
- 03Tamaño de la TDD, L/D, alimentación y cotización
