Extrusora de triple husillo paralela SAT-T
La serie SAT-T es una extrusora de triple husillo paralela y corrotante para compounding con alta carga, masterbatches sensibles a la dispersión y desvolatilización exigente. Frente a una extrusora de doble husillo estándar, es más adecuada cuando la alimentación volumétrica se convierte en un cuello de botella, la carga de polvo es alta o la ventana de proceso es estrecha.
- Carga de CaCO₃ en las líneas de alta carga entregadas
- 84–85%
- Capacidad, de SAT-T35 a SAT-T95
- 50–3600kg/h
- Motor principal, cinco tamaños
- 30–400kW
Doble o triple husillo
Para las tareas de compounding convencionales, las extrusoras de doble husillo suelen seguir siendo la opción más económica. El tercer husillo se justifica en casos concretos.
Doble husillo
El estándar del compounding. Por lo general, la opción más económica.
- Tamaños
- SAT, U+, EC, TDY, laboratorio
Esta página
Triple husillo
Cuando el volumen de alimentación limita la capacidad: polvos ligeros, contenidos de carga muy altos.
- Tamaños
- SAT-T35 a SAT-T95
Tándem: doble husillo + monohusillo
Mezcla en el doble husillo; enfriamiento y generación de presión en un monohusillo lento.
- Tamaños
- SAT52-TDD150 a SAT95-TDD240
Monohusillo
Extrusión del fundido con desgasificación, alimentación forzada de grumos o segunda etapa de un tándem.
- Tamaños
- TDD20 a TDD500
Quédese con un doble husillo
Compounding convencional, niveles de carga medios
Para la mayoría de las tareas de compounding convencionales y niveles de carga medios, una línea de doble husillo sigue siendo la solución más económica y suficiente.
Extrusoras de doble husilloElija la SAT-T
Cuando la capacidad está limitada por el volumen de alimentación
Alimentación de materiales de baja densidad aparente, contenidos de carga ultraaltos, requisitos de dispersión más estrictos o mayores exigencias de desvolatilización.
Ventajas técnicas
Materiales con alta carga y baja densidad aparente
Mayor capacidad de admisión volumétrica que una extrusora de doble husillo estándar del mismo tamaño, para alimentar de forma estable polvos livianos de baja densidad aparente. Las formulaciones de carbonato de calcio trabajan con un 84–85 % de carga.
Mayor eficiencia de dispersión
El tercer husillo aporta zonas adicionales de engrane y mezcla. El nivel de dispersión deseado se alcanza en una longitud de proceso relativamente compacta, con mejor control del historial térmico de los materiales sensibles al calor.
Desvolatilización y operación continua estable
Renovación más frecuente de la superficie del material y mayor exposición del fundido para una desvolatilización intensificada. En sistemas con alta carga, la zona de alimentación es más estable y las fluctuaciones de alimentación interrumpen menos la producción.
Caja de engranajes de triple husillo
Dibujo 3D de la caja de engranajes con sus tres ejes de salida.
Tres husillos paralelos
Los tres husillos corrotantes de la SAT-T.
Aplicaciones y líneas de referencia
| Línea | Material | Modelo | Peletizado | Capacidad |
|---|---|---|---|---|
| Compounding de alta carga | PE/PP + 84 % de CaCO₃ | SAT-T75 | Anillo de agua | 1800–2200 kg/h |
| Masterbatch de alta carga, Oriente Medio | PE / PP + 82 % de CaCO₃ | SAT-T75L/D 52 · 250 kW · 600 rpm | Anillo de agua | — |
| Masterbatch de carga y bioplásticos | PE / PP + CaCO₃ + aditivos | SAT-T75 | Hebras con enfriamiento por aire | 1500 kg/h |
| Masterbatch de color premium | PP + TiO₂ de alta concentración | SAT-T52 | Hebras con enfriamiento por agua | 250–350 kg/h |
Datos de proyectos entregados por USEON o referencias de proceso representativas. La selección final del equipo depende de la reología de la formulación, del tamaño y la forma de partícula de la carga, de la densidad aparente, del método de alimentación, de la configuración de husillos y de la vía de peletizado posterior.
Distribución de la línea

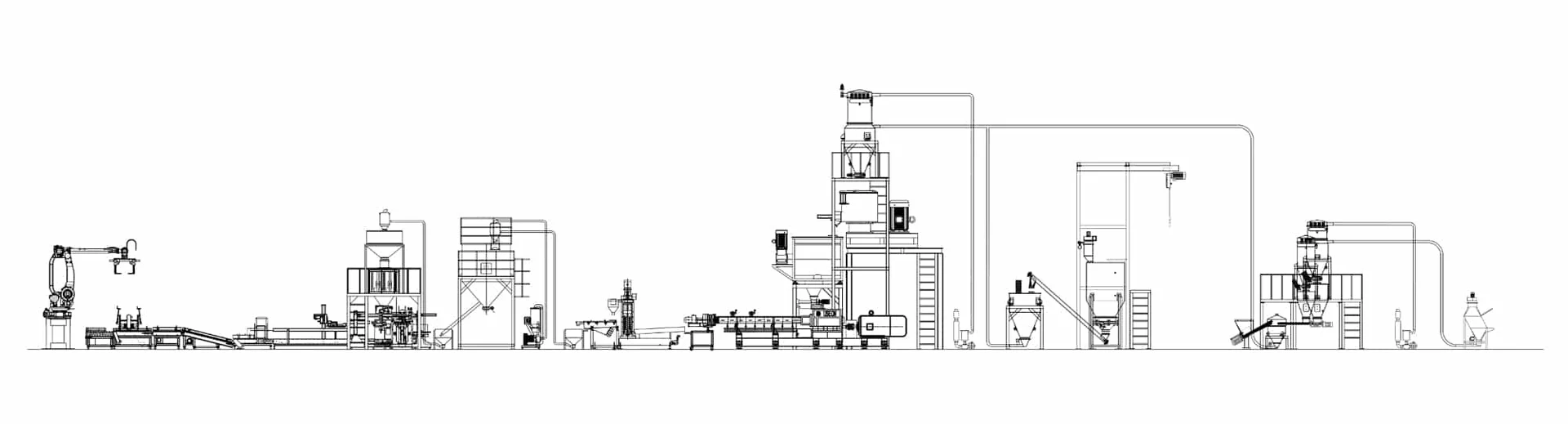

Disposición típica de una de nuestras líneas SAT-T75: sistema de alimentación, extrusora de triple husillo SAT-T, sistema de peletizado y sistema de envasado.
- 01AlimentaciónVolumétrica o gravimétrica por pérdida de peso
- 02ExtrusoraDoble husillo, triple husillo, tándem o monohusillo
- 03Filtración del fundidoCambiador de mallas, bomba de fundido
- 04PeletizadoSeis métodos
- 05Deshidratación y clasificaciónSecador, clasificador vibratorio
- 06Transporte y almacenamientoSoplador, silo
- 07EnvasadoSacos o big bags
Sistema de control: una sola receta y una sola secuencia de arranque y parada para todas las estacionesSistema de control
Especificaciones de la serie SAT-T
| Modelo | Potencia del motor (kW) | Capacidad (kg/h) |
|---|---|---|
| SAT-T35 | 30 | 50–200 |
| SAT-T52 | 110 | 300–900 |
| SAT-T65 | 160 | 1200–1500 |
| SAT-T75 | 250 | 1800–2200 |
| SAT-T95 | 400 | 2500–3600 |
Los datos de capacidad se basan en resultados de proceso típicos validados. La capacidad real varía según las materias primas, la formulación y las condiciones de operación.
Preguntas frecuentes
¿Cuándo sigue siendo mejor opción una extrusora de doble husillo?
Para la mayoría de las tareas de compounding convencionales y niveles de carga medios, una línea de doble husillo sigue siendo la solución más económica y suficiente. Una solución de triple husillo suele considerarse cuando la capacidad está limitada por el volumen de alimentación, la intensidad de dispersión o el espacio disponible.
¿Cuál es la carga máxima que se puede alcanzar con una solución SAT-T?
En proyectos de compounding con alta carga, como las aplicaciones de carbonato de calcio, USEON ha entregado con éxito sistemas de extrusión de triple husillo capaces de producir de forma estable y con alta capacidad con un 84–85 % de CaCO₃.
¿Qué significa en la producción real el volumen libre adicional de una configuración de triple husillo?
El mayor volumen libre permite alimentar con más eficiencia polvos livianos y voluminosos. Esto ayuda a mantener un mayor grado de llenado del husillo a menor velocidad de husillo, lo que mejora la estabilidad del proceso y también ayuda a controlar el aumento de temperatura del material.
¿Qué información se necesita para una recomendación técnica?
Para hacer una evaluación de viabilidad precisa, necesitamos el tipo de resina base, el tipo y la proporción de carga, la densidad aparente del material y la capacidad horaria buscada.
¿Puede USEON suministrar una línea completa llave en mano?
Sí. Nos especializamos en líneas completas de compounding, que incluyen el sistema de alimentación, la extrusora SAT-T, la unidad de desgasificación al vacío y sistemas de peletizado posteriores a la medida.
Solicitar cotización
Envíenos la resina, la carga y su proporción, y la densidad aparente. Comprobamos si basta con un doble husillo o si la SAT-T es más adecuada, y dimensionamos la línea.
- 01Resina base, tipo y proporción de carga
- 02Densidad aparente y capacidad horaria buscada
- 03Doble o triple, tamaño, vía de peletizado, cotización
