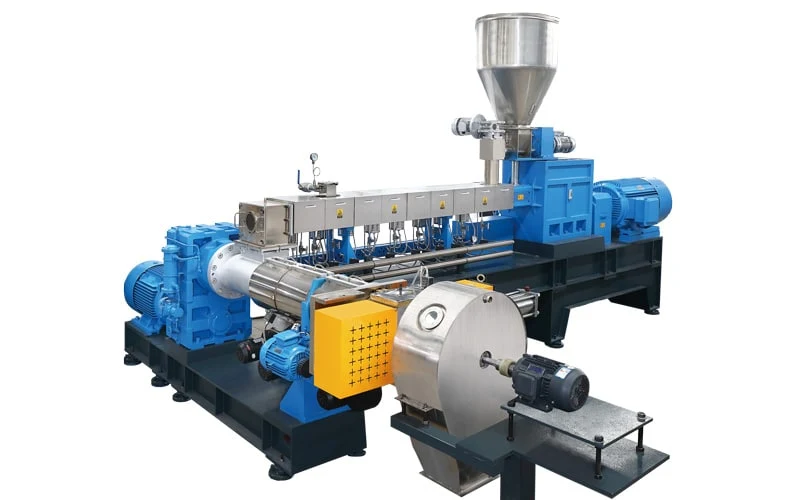

Sistema de extrusión en tándem
Una extrusora de doble husillo y una extrusora monohusillo en serie. La extrusora primaria de doble husillo se encarga de la mezcla y la dispersión sin exceso de cizallamiento; la extrusora monohusillo, de menor velocidad, aporta enfriamiento y acumulación de presión. Para materiales sensibles al cizallamiento o al calor y para peletizar sin agua.
- Capacidad, cuatro tamaños
- 200–2500kg/h
- Velocidad máxima, doble husillo / monohusillo
- 600 / 90rpm
- Doble husillo / monohusillo
- 32–64 / 8L/D
Dos etapas, dos funciones
Qué hace cada extrusora y por qué se separan.
- Algunos polímeros deben peletizarse sin agua ni humedad, por lo que el sistema de extrusión necesita una capacidad de enfriamiento propia suficiente.
- Materiales sensibles al cizallamiento o al calor: la extrusora primaria de doble husillo se encarga de la mezcla y la dispersión sin exceso de cizallamiento.
- La extrusora monohusillo, de menor velocidad, aporta enfriamiento y acumulación de presión.
Doble husillo
El estándar del compounding. Por lo general, la opción más económica.
- Tamaños
- SAT, U+, EC, TDY, laboratorio
Triple husillo
Cuando el volumen de alimentación limita la capacidad: polvos ligeros, contenidos de carga muy altos.
- Tamaños
- SAT-T35 a SAT-T95
Esta página
Tándem: doble husillo + monohusillo
Mezcla en el doble husillo; enfriamiento y generación de presión en un monohusillo lento.
- Tamaños
- SAT52-TDD150 a SAT95-TDD240
Monohusillo
Extrusión del fundido con desgasificación, alimentación forzada de grumos o segunda etapa de un tándem.
- Tamaños
- TDD20 a TDD500
Especificaciones de la serie en tándem
Cuatro tamaños. Los valores se indican como doble husillo / monohusillo. La última columna muestra líneas que hemos entregado.
| Modelo | Diámetro (mm) | Velocidad máx. (rpm) | L/D | Motor (kW) | Capacidad (kg/h) | Líneas entregadas |
|---|---|---|---|---|---|---|
| SAT52-TDD150 | 51.4/150 | 600/90 | 32–64/8 | 110/55 | 200–400 | — |
| SAT65-TDD180 | 62.4/180 | 600/90 | 32–64/8 | 160/75 | 400–800 | Compounding de PVC rígido500 kg/hLínea de PVC rígido en dos etapas400–600 kg/h |
| SAT75-TDD200 | 71/200 | 600/90 | 32–64/8 | 250/90 | 600–1200 | Peletizado de PVC rígido, Serbia900 kg/hCompounding de madera y plástico, Letonia700 kg/hPLA con almidón, Indonesia500 kg/h |
| SAT95-TDD240 | 93/240 | 600/90 | 32–64/8 | 500/110 | 1500–2500 | PVC flexible para uso médico, SAT95-TDD2202000 kg/hCompounding de PVC rígido, SAT95-TDD2201200–1500 kg/h |
La capacidad depende del material y de la formulación. Las líneas entregadas se clasifican por el tamaño de su doble husillo; el monohusillo de cada línea se indica en su página de proyecto.
Peletizado detrás de una línea en tándem
En seco
Peletizado en cara del dado con enfriamiento por aire
El pellet nunca entra en contacto con el agua. Se usa en nuestras líneas de PVC rígido y HFFR.
Cara del dado con enfriamiento por aireCon agua
Peletizado por anillo de agua
Se usa en la línea de PVC flexible de 2000 kg/h para compuestos médicos.
Anillo de agua- 01AlimentaciónVolumétrica o gravimétrica por pérdida de peso
- 02ExtrusoraDoble husillo, triple husillo, tándem o monohusillo
- 03Filtración del fundidoCambiador de mallas, bomba de fundido
- 04PeletizadoSeis métodos
- 05Deshidratación y clasificaciónSecador, clasificador vibratorio
- 06Transporte y almacenamientoSoplador, silo
- 07EnvasadoSacos o big bags
Sistema de control: una sola receta y una sola secuencia de arranque y parada para todas las estacionesSistema de control
Proyectos
SAT65 + TDD180Línea de extrusión en dos etapas de PVC rígido de 400–600 kg/h
Cara del dado con enfriamiento por aire400–600 kg/h
SAT75 + TDD180Línea de compounding de 700 kg/h para compuestos retardantes de llama libres de halógenos (HFFR)
Amasadora de 110 L → SAT75 → TDD180700 kg/h
SAT95-TDD220Línea de compounding de PVC flexible de 2000 kg/h para aplicaciones médicas
Anillo de agua2000 kg/h
Solicitar cotización
Indíquenos el compuesto y por qué es sensible: al cizallamiento, a la temperatura o al agua. Comprobamos si se necesita una línea en tándem y dimensionamos ambas etapas.
- 01Compuesto: PVC, HFFR, WPC, EVA, XLPE…
- 02Mezcla previa (mezclador o amasadora) y capacidad buscada
- 03Tamaño del tándem, método de peletizado, cotización
