Línea de producción de película solar de POE/EVA
Línea de extrusión directa para película de encapsulado de celdas solares de baja contracción. La extrusora de doble husillo realiza en línea el compounding de la resina de POE o EVA con los aditivos, y USEON suministra la línea de producción completa, desde la alimentación hasta el bobinado.
- POE
- EVA · contenido de VA del 25–33 %
- Espesor de película
- 0.3–0.9mm
- Ancho de película, o 1250 mm
- 2500mm
- Capacidad, dos tamaños de línea
- 300–500kg/h
- Contracción de la película
- < 3%

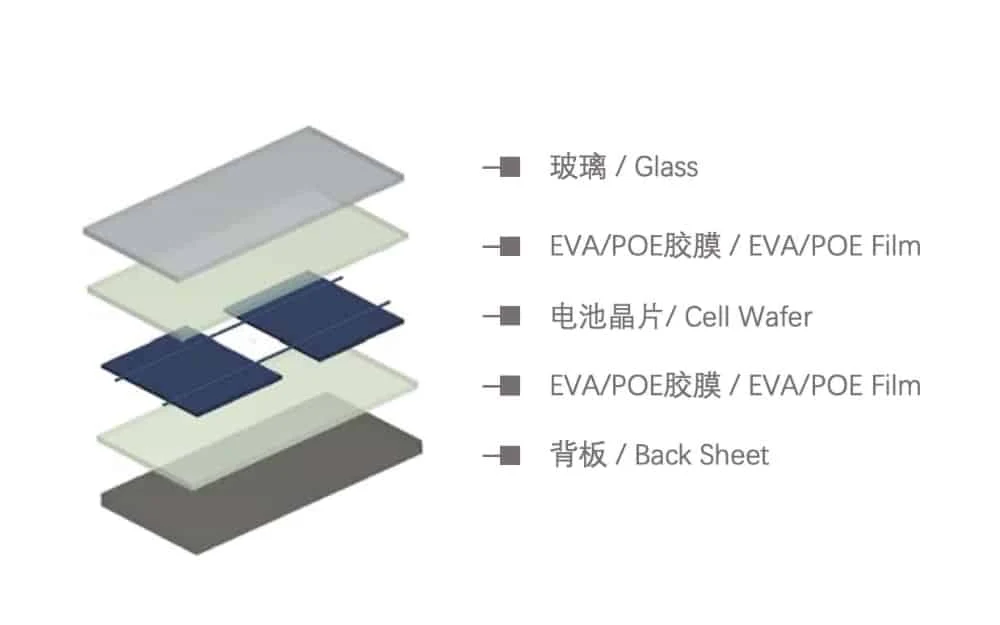

Estructura de encapsulado de celdas solares
Dos capas de película sujetan las celdas
Un módulo solar se lamina con vidrio, película de encapsulado, las celdas, una segunda película de encapsulado y la lámina posterior. La película se reticula y cura mientras el conjunto se calienta y prensa.
Las capas curadas protegen el módulo del entorno y mantienen una alta transmitancia luminosa.
- Vidrio
- Película de POE/EVA
- Celdas solares
- Película de POE/EVA
- Lámina posterior
Cómo mantiene la línea una baja contracción
Seis unidades, cada una diseñada en función de las resinas de POE y EVA de grado solar.
Dosificación gravimétrica continua
Totalmente automática y precisa en producciones largas, y flexible cuando la receta cambia por la demanda del mercado o por una mejora técnica.
Extrusión directa con doble husillo
La resina de POE/EVA y varios aditivos se someten a compounding en línea. Los elementos de husillo y el perfil del husillo están diseñados para la resina: cada componente se mezcla de forma homogénea y se evita la prerreticulación.
Bomba de engranajes y cabezal en T
Una bomba de engranajes de fabricación alemana alimenta el cabezal con caudal constante y presión estable, en lazo cerrado. El cabezal en T está diseñado según la reología de la resina de grado solar para una extrusión estable a baja temperatura.

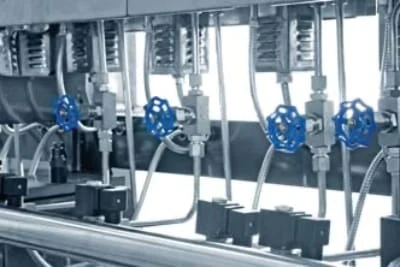

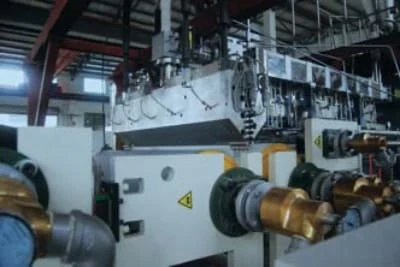

Calandria de enfriamiento
Un canal de enfriamiento especial mantiene uniforme la temperatura de la superficie de la calandria. La calandria con recubrimiento de silicona libera las tensiones de la película y reduce la tasa de contracción.
Medidor de espesor y bobinado
El medidor de espesor en línea registra e informa el espesor en tiempo real. La bobinadora de tensión constante está diseñada según el comportamiento mecánico de la película: menos desperdicio de borde y mayor tasa de producto terminado.

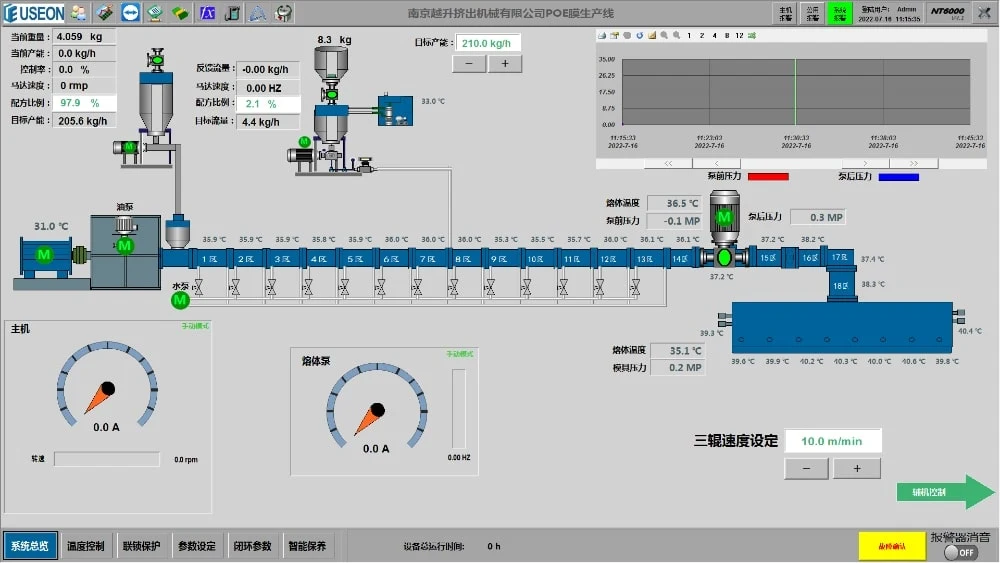

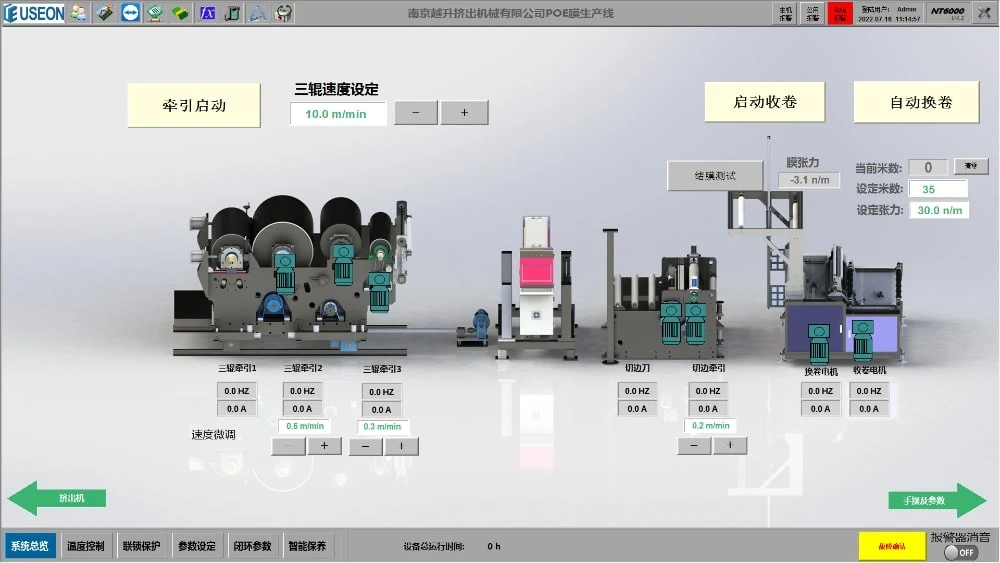

Sistema de control
Del relé al computador industrial. Las unidades trabajan sincronizadas, con protecciones mecánicas y eléctricas para una producción más segura.
Ficha técnica
Contracción de la película inferior al 3 % con una velocidad de línea de 5–12 m/min.
| Tipo de línea | Línea de película encapsulante EVA/POE de 600 MW | Línea de película encapsulante EVA/POE de 300 MW |
|---|---|---|
| Materia prima | Contenido de VA del EVA: 25–33 % / POE | Contenido de VA del EVA: 25–33 % / POE |
| Capacidad | 400–500 kg/h | 300–350 kg/h |
| Producción de película por superficie | 6 000 000 m²/año | 4 320 000 m²/año |
| Capacidad de encapsulado | 500 MW/año | 300 MW/año |
| Velocidad de línea | 5–12 m/min | 5–12 m/min |
| Espesor de la película | 0.3–0.9 mm | 0.3–0.9 mm |
| Ancho de la película | 2500 mm | 1250 mm / 2500 mm |
| Diámetro del rollo de película | 300–400 mm | 300–400 mm |

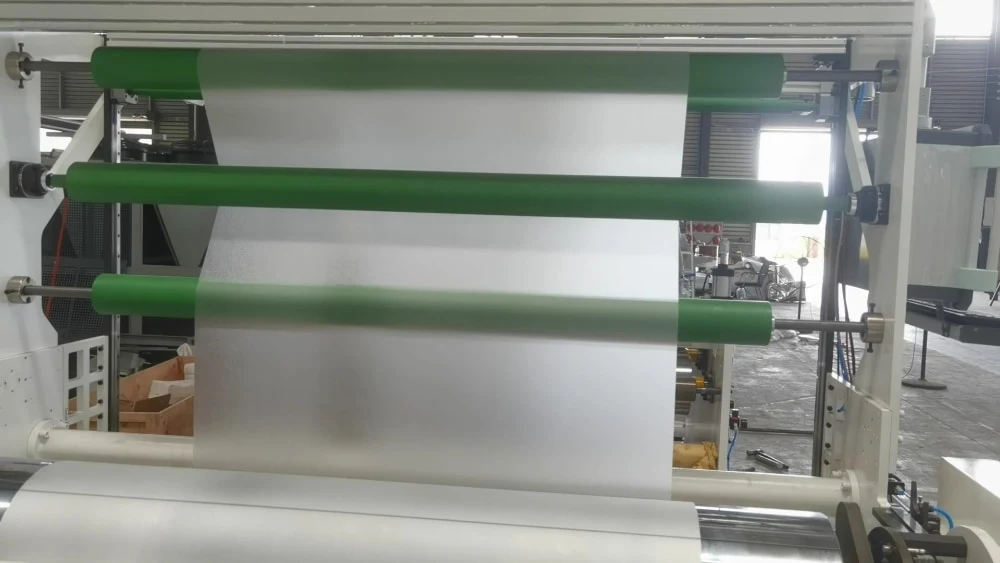

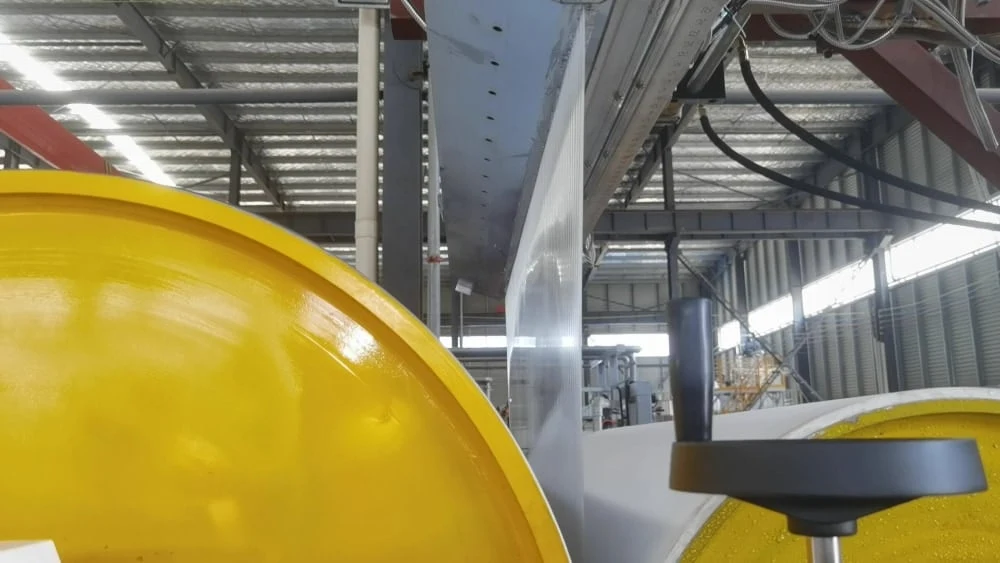

Proyectos
USEON ha suministrado varias líneas de producción completas de película de encapsulado de POE/EVA para celdas solares a fabricantes de celdas solares en China.
POE
EVA
Proyecto llave en mano
La alta calidad de la película de POE/EVA es el resultado de un buen proceso de producción y de una línea estable.
Asesoría técnica
Desde la propuesta del proyecto.
Procesamiento
Know-how de proceso entregado junto con la línea.
Control de calidad de la producción
Hasta la película terminada.
Capacitación del personal
Para que su equipo ejecute el proyecto con confianza.
Solicitar cotización
Indíquenos la resina, la película que va a vender y la capacidad anual que planea. Cotizamos la línea completa, desde la alimentación hasta el bobinado.
- 01Resina (POE o EVA), espesor y ancho de la película
- 02Capacidad en MW o m² por año y tamaño de la línea
- 03Disposición de la línea, alcance llave en mano y cotización
