Система горячей резки на торце фильеры с воздушным охлаждением
Эта система исключает контакт материала с водой, что критически важно для ряда материалов. Она подходит для таких рецептур, как ПВХ, ЛПЭНП, высоконаполненные суперконцентраты (мастербатчи), биоразлагаемые суперконцентраты, HFFR и ДПК, и обычно устанавливается за тандемным компаундером.
- ПВХ
- HFFR
- ДПК
- Высоконаполненные суперконцентраты
- Биоразлагаемые суперконцентраты

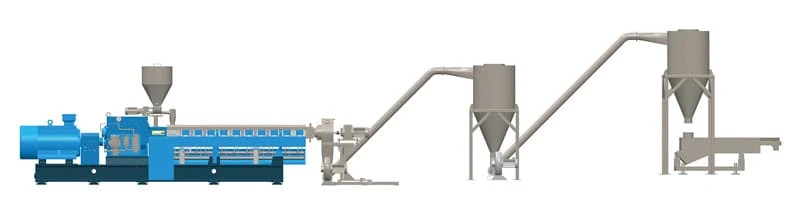

Тандемный компаундер с головкой, гранулятор с воздушным охлаждением, система пневмотранспорта и классификатор
Принцип работы
- Головка
- Гранулятор с воздушным охлаждением
- Система пневмотранспорта и циклон
- Вибрационный охлаждающий конвейер
- Вибрационный классификатор
- Силос хранения
- Контакт гранулы с водой
- Нет
- Форма гранул
- —
- Типичные материалы
- ПВХ, HFFR, ДПК, высоконаполненные и биоразлагаемые суперконцентраты
Два типа грануляторов
Гранулятор выбирается в зависимости от свойств сырья.
Основные узлы и опции
Фильерная плита · 38CrMoAlA, азотированная · выходные отверстия 3 мм
| Тип | Отверстия | Оборудование |
|---|---|---|
| Фильерная плита | 30, 60 или 90 | — |
| Экструзионная фильерная плита для жёсткого ПВХ | 220 | Обогрев, датчики давления и температуры расплава |
Вибрационный охлаждающий конвейер · материал на входе 60 °C, на выходе 45 °C (при температуре окружающей среды ниже 30 °C) · 4–5 минут от входа до выхода
| Диаметр конвейера | Высота загрузки | Высота выгрузки |
|---|---|---|
| 400 мм | 600 мм | 3 000 мм |
| 600 мм | 600 мм | 4 000 мм |
| 800 мм | 600 мм | 4 000 мм |
Охлаждающий вентилятор мощностью 2,2 кВт; вибродвигатели 2 × 0,55 кВт; транспортный жёлоб из нержавеющей стали 304 толщиной 2,5 мм.
Поставленные линии
| Линия | Материал | Экструдер | Производительность |
|---|---|---|---|
| Двухступенчатая линия для жёсткого ПВХ | Жёсткий ПВХ | Тандем SAT65 + TDD180 | 400–600 кг/ч |
| Компаундирование жёсткого ПВХ | Жёсткий ПВХ | Тандем SAT95-TDD220 | 1 200–1 500 кг/ч |
| Кабельные компаунды HFFR | Кабельный компаунд HFFR | Кнетер 75 л → SAT75 → TDD180 | 500 кг/ч |
| Компаундирование HFFR | Компаунд HFFR | Кнетер 110 л → SAT75 → TDD180 | 700 кг/ч |
| Армирование инженерных пластиков | Армированный инженерный пластик | Двухшнековый U6 | 500–600 кг/ч |
ОборудованиеТандемная экструзионная установка
- 01ДозированиеОбъёмное или гравиметрическое
- 02ЭкструдерДвух-, трёх-, одношнековый или тандем
- 03Фильтрация расплаваУстройство смены сеток, насос расплава
- 04ГрануляцияШесть способов
- 05Обезвоживание и классификацияСушилка, вибрационный классификатор
- 06Транспортировка и хранениеВоздуходувка, силос
- 07УпаковкаМешки или биг-бэги
Система управления: единая рецептура и единая последовательность пуска и останова для всех узловСистема управления
