في تركيب البلاستيك، تقطع بعض الخطوط الحبيبات من خيوط مبرّدة، بينما تقطعها خطوط أخرى عند وجه القالب مباشرةً. والاختيار لا يتعلق بأي الطريقتين أكثر تقدمًا، بل بأي مسار يلبّي متطلبات المادة والطاقة الإنتاجية والمنتج النهائي.
عند التخطيط لخط جديد، كثيرًا ما يسأل العملاء: إذا أردنا التوقف عن تمرير الخيوط يدويًا، فهل ننتقل ببساطة إلى وحدة تحبيب بالحلقة المائية؟ وفوق أي طاقة إنتاجية يصبح التحبيب تحت الماء ضرورة؟ وإذا كان يجب ألا تلامس التركيبة ماء العملية، فهل التحبيب الساخن عند وجه القالب بالتبريد الهوائي هو الخيار الوحيد؟
لا يمكن الإجابة عن أي من هذه الأسئلة انطلاقًا من رقم إنتاج أو اسم راتنج وحده. فوحدة التحبيب لا تعمل بمعزل عن غيرها: إذا لم يتوافق القالب أو التبريد أو النقل أو نزع الماء أو التجفيف، تتأثر الطاقة الإنتاجية المطابقة للمواصفات للخط بأكمله.

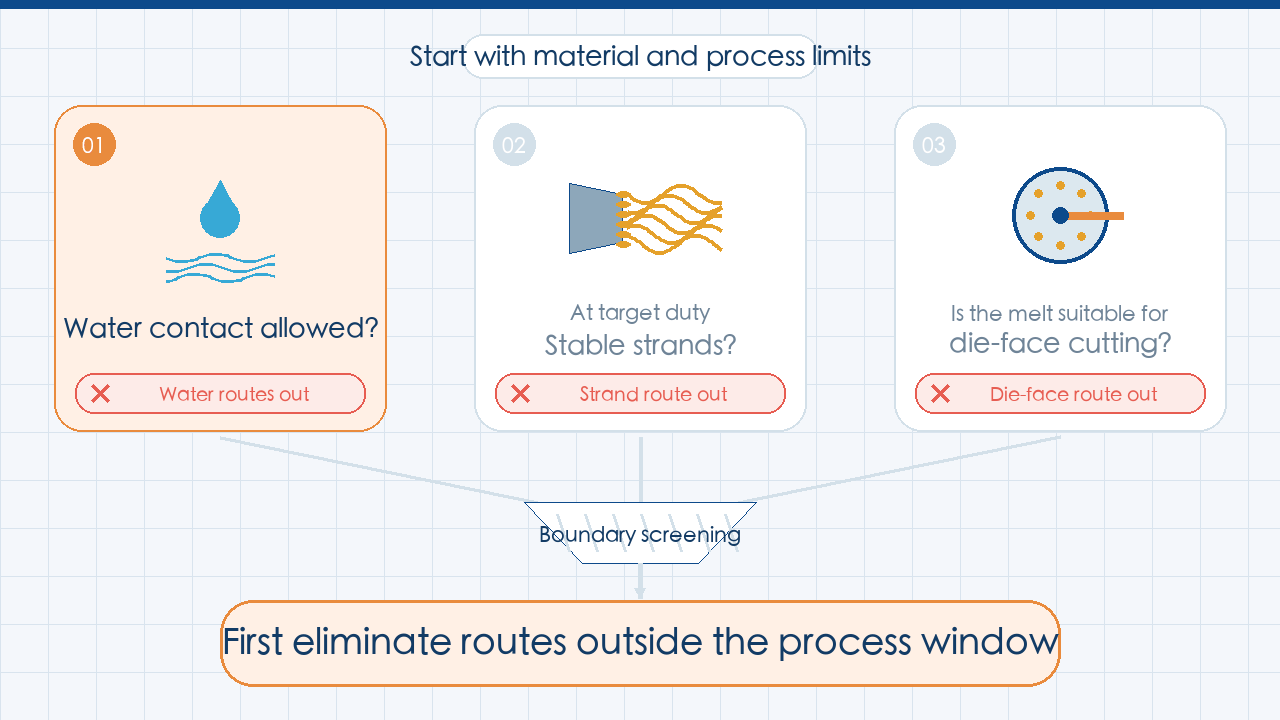

لا توجد طريقة تحبيب واحدة هي الأفضل لكل تطبيق. افحص حدود المادة أولًا، ثم قارن المسارات المرشحة بمتطلبات إنتاجك، ثم أكّد الاختيار بتجربة موجّهة

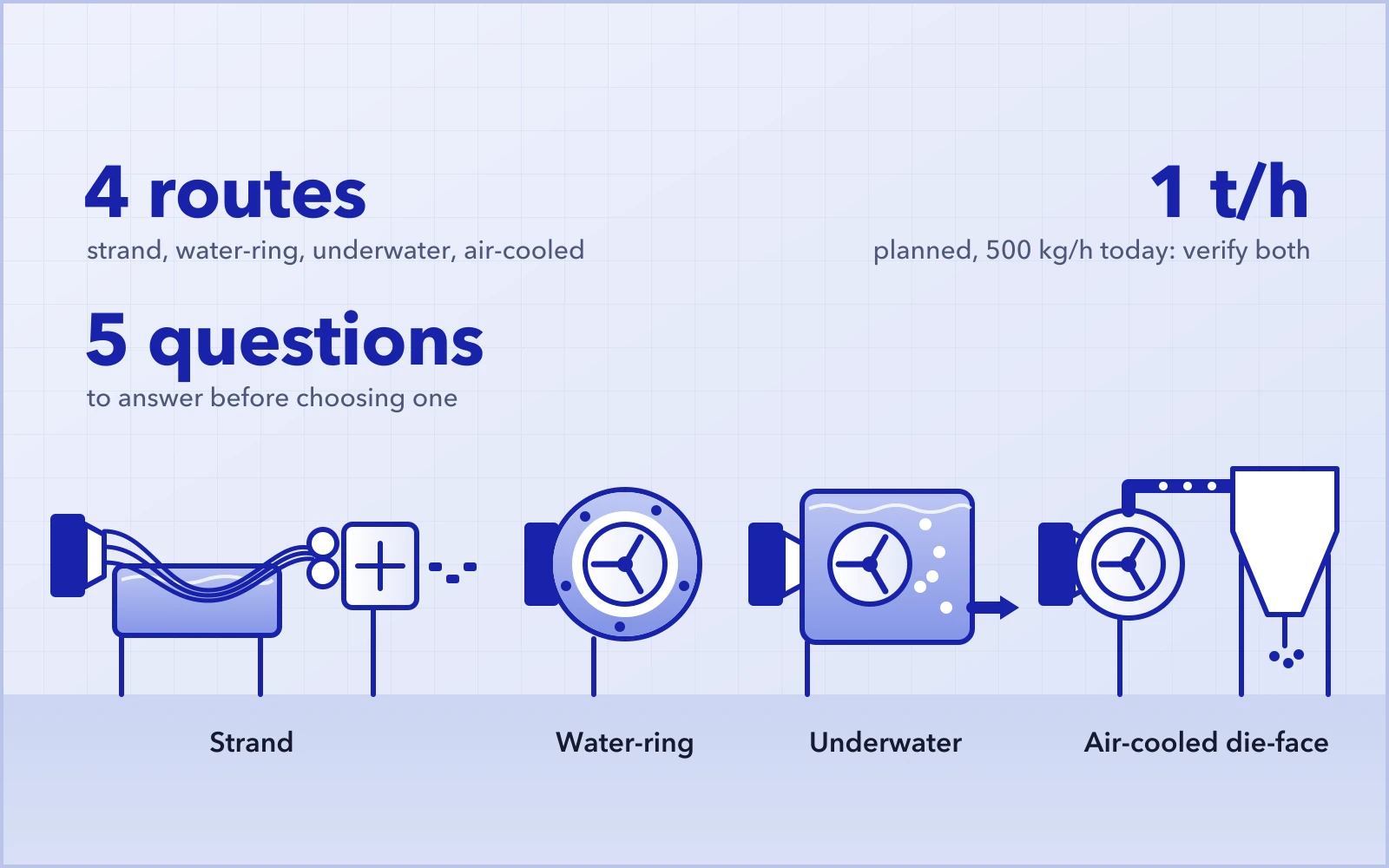

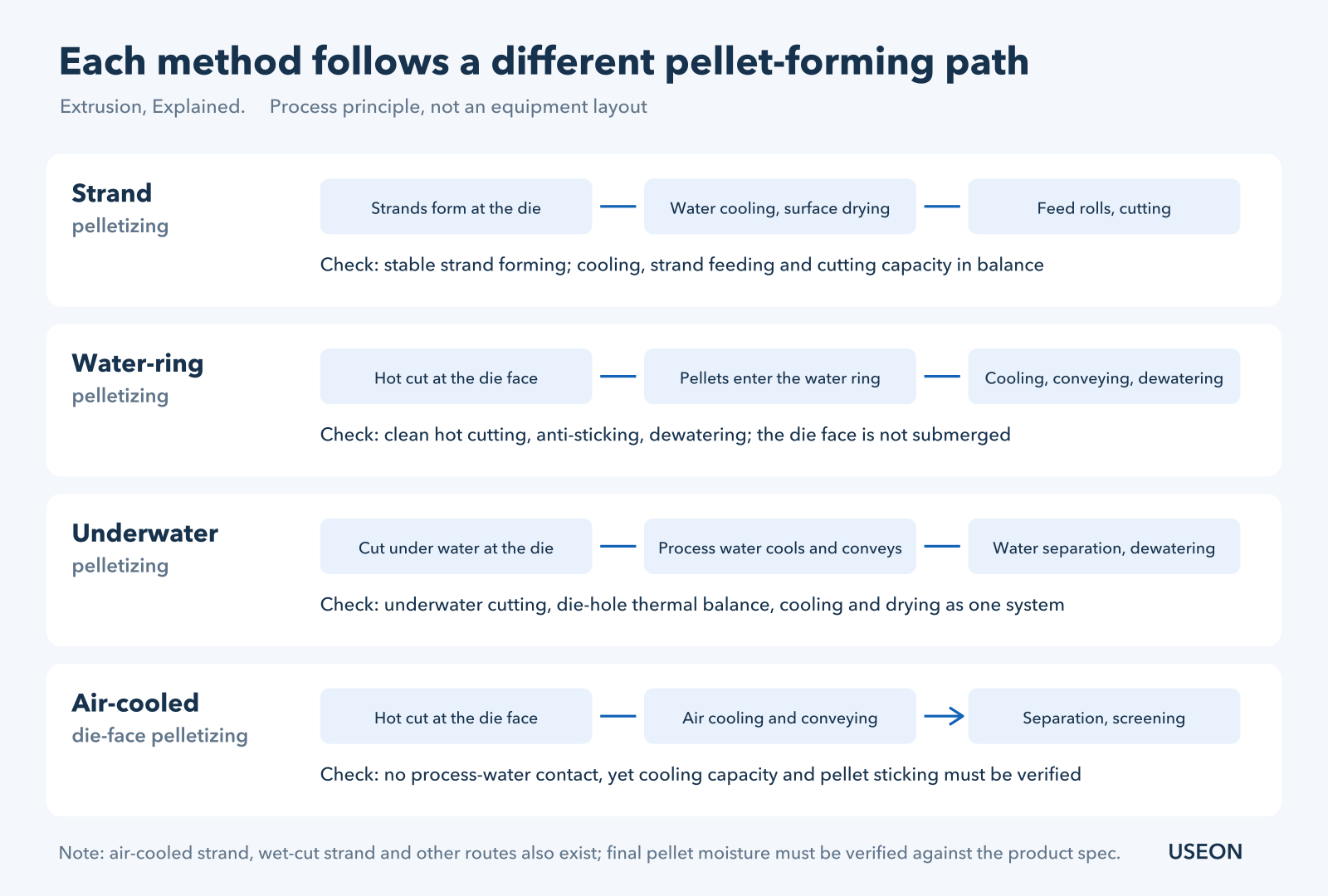

01ما الذي تغيّره طرق التحبيب الأربع فعلًا
الفرق الأوضح هو موضع قطع المصهور، وكيفية تبريده قبل القطع وبعده.
في هذا الدليل، يُقصد بـ«التحبيب تحت الماء» التحبيب تحت الماء عند وجه القالب، ولا يتناول الدليل تحبيب الخيوط تحت الماء ولا المسارات الأخرى.

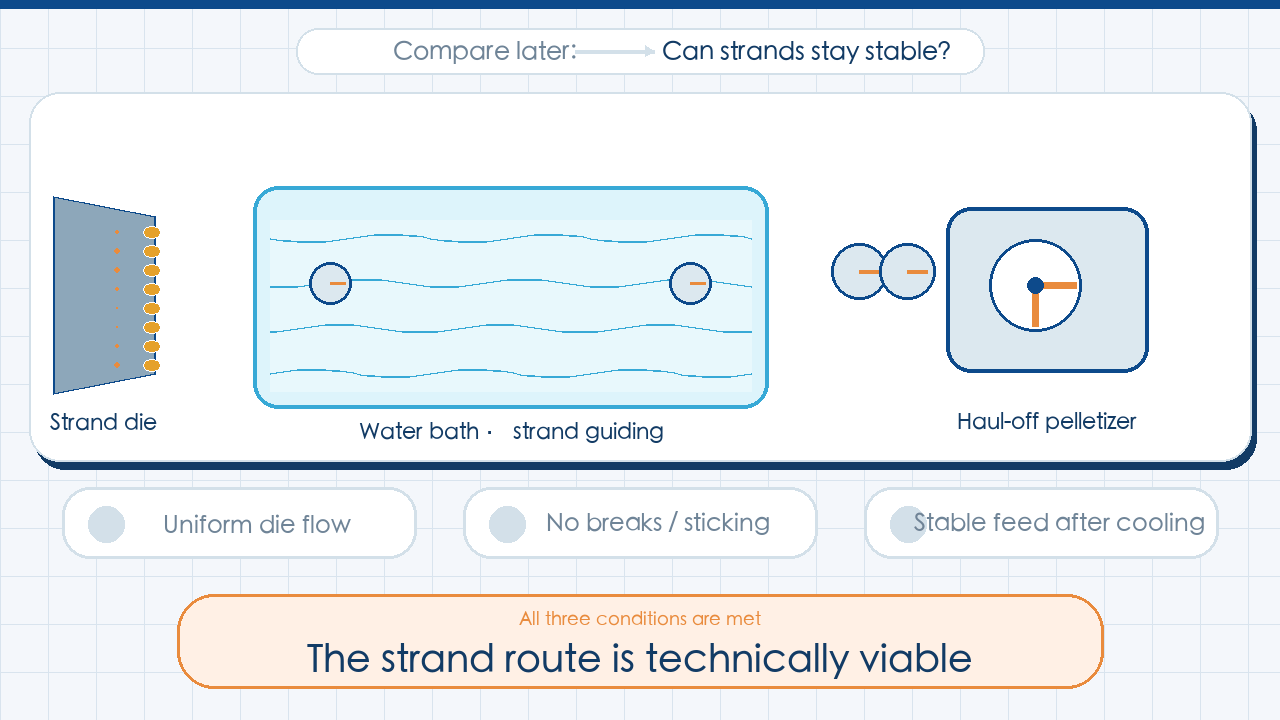

تحبيب الخيوط: تشكيل الخيوط ثم تبريدها ثم قطعها
يخرج المصهور من القالب على شكل خيوط متصلة، تُبرَّد في حوض مياه، ويُزال عنها الماء السطحي، ثم تسحبها أسطوانات التغذية إلى وحدة التحبيب. وتكون الحبيبات عادةً أسطوانية الشكل. ويناسب هذا المسار معظم أعمال التركيب، من ماستر باتش الألوان والإضافات إلى كثير من المركّبات المدعّمة بالألياف الزجاجية.
يتطلب هذا المسار أولًا مادة تشكّل خيوطًا مستقرة وتصل إلى وحدة التحبيب في الحالة المناسبة. فالخيوط شديدة الليونة أو الملتصقة ببعضها أو المنقطعة تُخلّ جميعها باستمرارية الإنتاج.
تحبيب الخيوط لا يعني إنتاجًا منخفضًا، ولا يعني تمرير الخيوط يدويًا. فالتمرير الآلي للخيوط والخيارات المماثلة ترفع مستوى الأتمتة، كما تتوقف الطاقة الإنتاجية الفعلية على عدد فتحات القالب والتبريد ونقل الخيوط ووحدة التحبيب نفسها. وللمواد التي تشكّل خيوطًا جيدة، وللعمليات التي يحتاج فيها المشغّلون إلى مراقبة المصهور عند خروجه من القالب، يستحق نظام تحبيب الخيوط المبرّدة بالماء أن يُقيَّم أولًا.
التحبيب بالحلقة المائية: قطع ساخن عند وجه القالب ثم إلى حلقة مائية
يستغني التحبيب بالحلقة المائية عن مسار الخيوط الطويل، إذ تقطع سكاكين دوّارة المصهورَ عند وجه القالب وتقذف الحبيبات إلى الخارج في حلقة مائية تدور باستمرار، حيث تُبرَّد وتُنقل إلى مرحلة نزع الماء. وعلى خلاف التحبيب تحت الماء عند وجه القالب، لا يكون وجه القالب في وحدة التحبيب بالحلقة المائية مغمورًا بالماء.
لذا فالسؤال لا يقتصر على إمكانية التوقف عن تمرير الخيوط، بل عليك أيضًا التأكد من أن المادة تُقطع بنظافة وهي ساخنة، وأن الحبيبات لا تكوّن ذيولًا ولا تلتصق بالسكاكين ولا تتكتّل عند دخولها مرحلة التبريد، وأن جودة الحبيبات بعد نزع الماء تستوفي المواصفات.
ومن المواد المرشحة عادةً PE وEVA وPS والماستر باتش المالئ القائم على PP، وتكون الحبيبات عادةً أقراصًا مسطّحة عدسية الشكل. ومع ذلك لا يمكن الحكم على الملاءمة من اسم الراتنج. فمع البوليمر الأساسي نفسه، قد يغيّر اختلاف نسبة المالئ أو اللزوجة أو حزمة الإضافات طريقة قطع المصهور.
التحبيب تحت الماء: قطع تحت الماء ونقل بماء العملية
يقطع التحبيب تحت الماء عند وجه القالب المصهورَ داخل حجرة قطع مملوءة بالماء. ويؤدي ماء العملية وظيفتين: تبريد الحبيبات ونقلها إلى فصل الحبيبات عن الماء ونزع الماء، يليهما التجفيف عند الحاجة.
يندمج هذا المسار جيدًا في تصميم خط متصل ومتكامل، وهو مرشح لبعض المشاريع عالية الطاقة الإنتاجية، ولتركيبات اللدائن المطاطية الحرارية المناسبة مثل TPE وTPU وPOE، وللّواصق الحرارية، وللمنتجات ذات متطلبات الحبيبات الخاصة مثل الحبيبات الدقيقة أو التوزيع الحجمي الضيق. وتكون الحبيبات شبه كروية أو عدسية الشكل. ومع التركيبات الطرية الدبقة، تحقّق من التكتّل خلال التبريد والتجفيف والنقل والتخزين، لا عند مخرج حجرة القطع فقط. لكن لا يوجد حدّ عام من الأطنان يصبح فوقه التحبيب تحت الماء إلزاميًا.
وإلى جانب الطاقة الإنتاجية، تحقّق من التوازن الحراري بين فتحات القالب، وطريقة قطع المادة، وظروف ماء العملية، والتصاق الحبيبات، ومتطلبات التجفيف. ودرجة حرارة ماء العملية إعداد أساسي بحد ذاته: فالماء البارد جدًا يجعل تجمّد فتحات القالب أسهل، بينما يسمح الماء الدافئ جدًا بالتصاق الحبيبات الطرية ببعضها. قد يكون خط تحبيب خيوط عالي الطاقة الإنتاجية هو الحل الصحيح، وقد يكون لوحدة تحبيب صغيرة تحت الماء ما يبرّرها أيضًا: فالاختيار يتوقف على التركيبة ونطاق التشغيل ومواصفات الحبيبات.
التحبيب الساخن عند وجه القالب بالتبريد الهوائي: بلا ماء عملية، لكن يبقى على التبريد أن يؤدي دوره
يقطع التحبيب الساخن عند وجه القالب بالتبريد الهوائي المصهورَ ساخنًا عند وجه القالب، ويستخدم الهواء لتبريد الحبيبات ونقلها. وهو أحد المسارات التي تستحق التقييم للتركيبات التي يجب ألا تلامس ماء العملية. ومن تطبيقاته المعتادة مركّبات PVC، ومركّبات الخشب البلاستيكي (WPC)، وبعض المركّبات عالية التعبئة أو المثبّطة للهب الخالية من الهالوجين (HFFR).
تجنّب الماء لا يجعل التبريد أسهل. فلا يزال عليك التحقق مما إذا كانت الحبيبات تلتصق ببعضها أثناء نقلها، وهل يستطيع التبريد الهوائي مواكبة الطاقة الإنتاجية المستهدفة، وما يضيفه النظام من غبار وضوضاء ومساحة أرضية.
وهناك أيضًا تحبيب الخيوط المبرّدة بالهواء: تُشكَّل الخيوط أولًا، ثم تُبرَّد بالهواء، على ناقل تبريد هوائي مثلًا، ثم تُقطع. فالمادة التي لا يجوز أن تلامس الماء لا تقتصر خياراتها على القطع الساخن عند وجه القالب مع التبريد الهوائي.

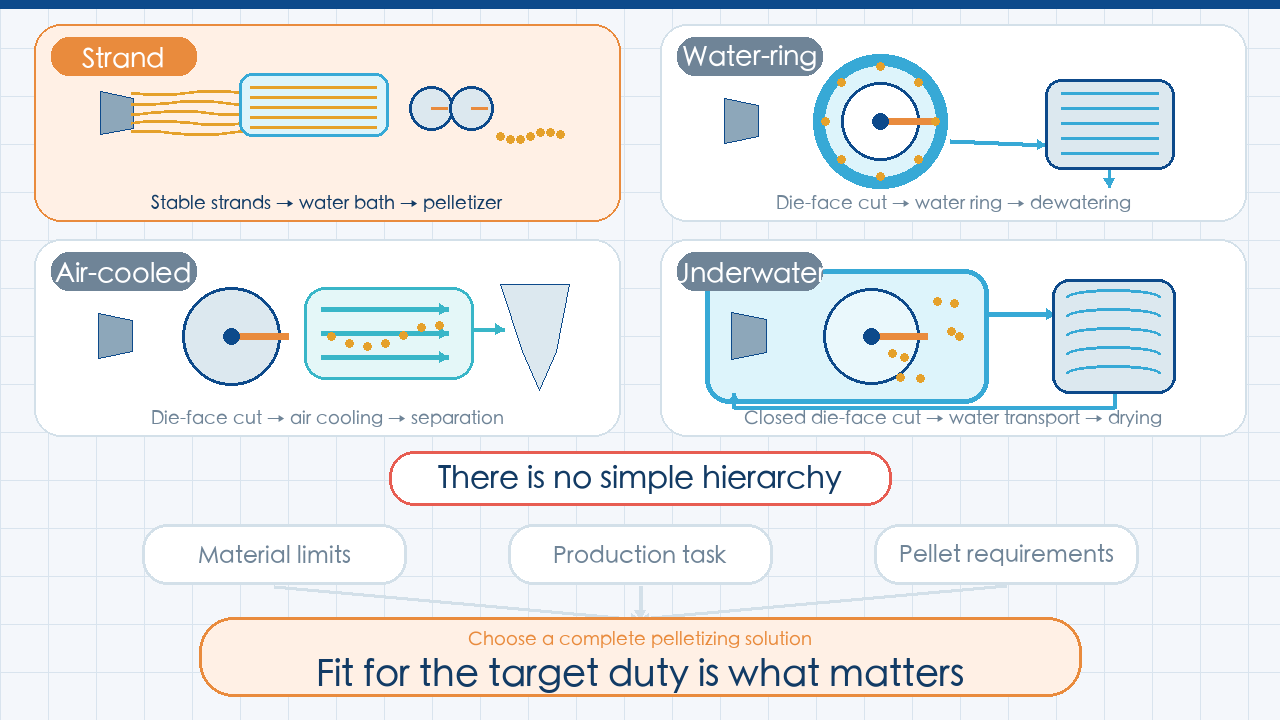

المسارات الأربعة في لمحة
| المسار | أدرجه في القائمة المختصرة عندما | تحقّق أولًا من |
|---|---|---|
| خيوط مبرّدة بالماء | تشكّل المادة خيوطًا مستقرة ويمكن أن تلامس الماء | انقطاع الخيوط، وقدرة التبريد والتغذية، وسلامة الحبيبات |
| حلقة مائية عند وجه القالب | يُقطع المصهور بنظافة وهو ساخن، وتبقى الحبيبات منفصلة في الحلقة المائية | الذيول، والتصاق المادة بالسكاكين، والتكتّل، والجودة بعد نزع الماء |
| تحت الماء عند وجه القالب | يلزم قطع مغلق مع نقل بالماء، أو شكل أو توزيع حجمي محدد للحبيبات | التوازن الحراري لفتحات القالب، وبدء التشغيل، والحد الأدنى للإنتاج، والتجفيف |
| تبريد هوائي عند وجه القالب | ماء العملية غير مسموح به، والتركيبة تناسب القطع الساخن | قدرة التبريد، والالتصاق، والنقل، والغبار |
يساعد هذا الجدول على إعداد قائمة مختصرة، أما الاختيار النهائي فتؤكده التجارب على تركيبتك. وحيث لا يُسمح بالماء، يُعد تحبيب الخيوط المبرّدة بالهواء مرشحًا إضافيًا.

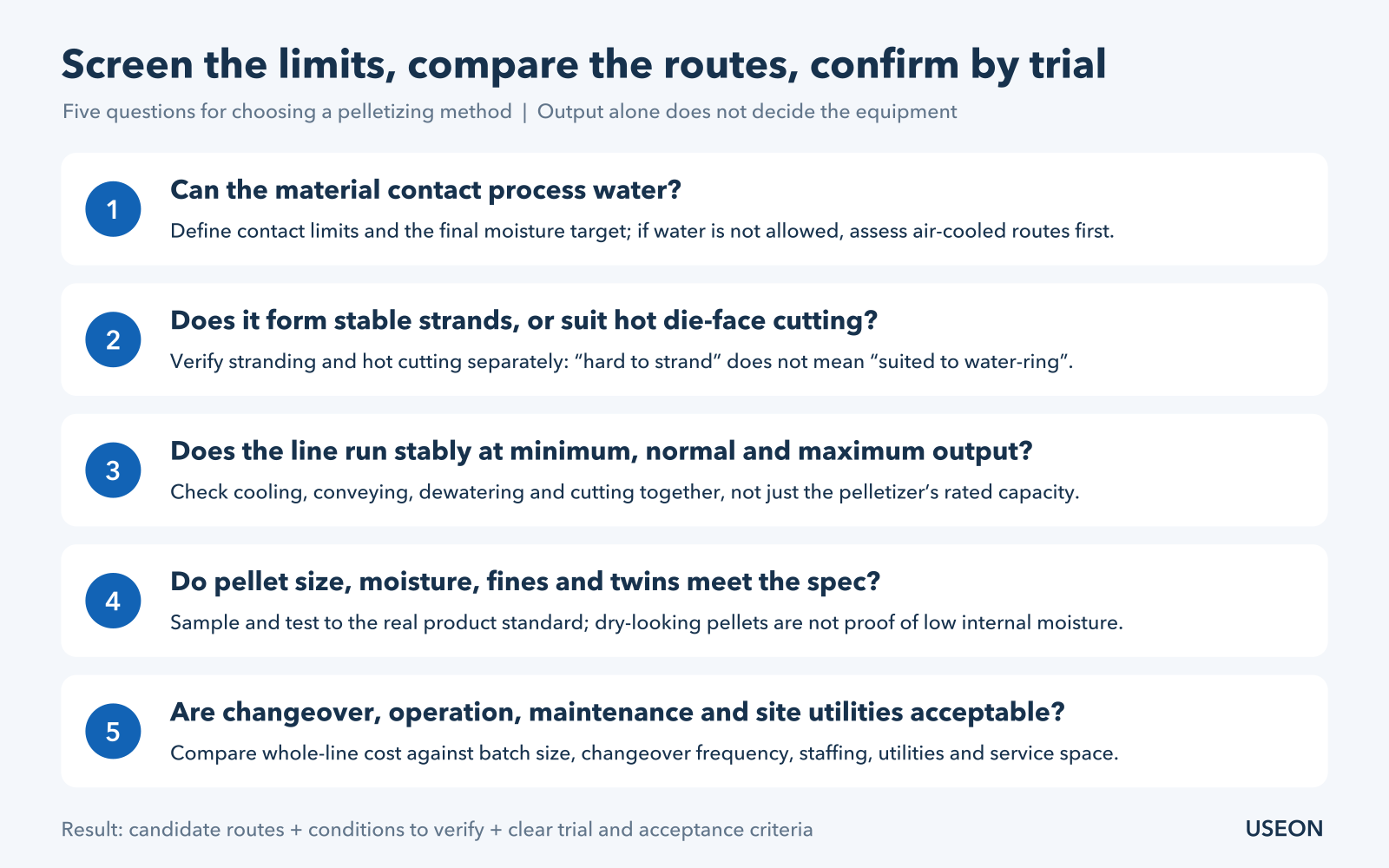

02أجب عن هذه الأسئلة الخمسة قبل أن تختار
هل يجب أن تتجنب المادة الماء، أم أن مواصفة الرطوبة النهائية صارمة؟
هذان سؤالان مختلفان. فإذا كانت العملية لا تسمح بأي تلامس مع ماء العملية، فافرز أولًا المسارات التي لا تعتمد على التبريد بالماء. أما إذا كانت المادة تتحمل تلامسًا قصيرًا مع الماء لكن للحبيبات النهائية حدّ رطوبة صارم، فقيّم مدة التلامس ونزع الماء والتجفيف اللاحق.
إزالة الماء السطحي لا تعني أن الرطوبة داخل الحبيبات مطابقة للمواصفات. فكون الحبيبات تبدو جافة عند لمسها ليس دليلًا، بل اختبرها وفق متطلبات المنتج.
هل تشكّل المادة خيوطًا مستقرة؟ وهل يمكن قطعها بنظافة وهي ساخنة؟
في تحبيب الخيوط، تحقّق مما إذا كانت الخيوط تسير باستمرار وثبات من القالب إلى وحدة التحبيب. وفي التحبيب بالحلقة المائية أو تحت الماء، تحقّق مما إذا كان المصهور يُقطع بنظافة في بيئة القطع تلك، وهل تبرد الحبيبات في الوقت المناسب دون أن تلتصق.
لا يُستنتج من عبارة «يصعب تشغيل الخيوط» أن «الحلقة المائية ستكون سهلة». فإذا كانت المشكلة ناتجة عن تذبذب في البثق في المرحلة السابقة أو عدم انتظام التدفق بين فتحات القالب، فقد لا يزيل تغيير طريقة التحبيب السبب الجذري.
ذروة الإنتاج أم نطاق التشغيل كله؟
زوّد المورّد بالحد الأدنى والمعتاد والأقصى للإنتاج، لا برقم الذروة وحده. فإذا كانت طلبيات اليوم تحتاج إلى 500 كجم/ساعة والخطة 1 طن/ساعة، فيجب التحقق من حالتي التشغيل كلتيهما.
مع ارتفاع الإنتاج، يجب التحقق في نظام تحبيب الخيوط من التبريد ونقل الخيوط وقدرة القطع، وفي نظامي الحلقة المائية والتحبيب تحت الماء من القطع وماء العملية ونزع الماء والمعالجة اللاحقة. وقدرة آلة البثق على دفع المادة إلى الخارج لا تعني أن الخط بأكمله ينتج حبيبات مطابقة للمواصفات باستقرار.
والحد الأدنى للإنتاج لا يقل أهمية. ففي التحبيب تحت الماء، تحتاج كل فتحة قالب عاملة إلى تدفق كافٍ من المصهور وحرارة كافية لتبقى مفتوحة في مواجهة ماء العملية، ولذلك تتجمّد الفتحات بسهولة أكبر عند الطاقة الإنتاجية المنخفضة. ويجب تنسيق بدء التشغيل أيضًا: فماء العملية الذي يصل إلى وجه القالب مبكرًا جدًا قد يجمّد الفتحات، والماء الذي يصل متأخرًا جدًا يترك الحبيبات الأولى تتكتّل. لذا فالتحقق من الحد الأدنى للإنتاج أكثر من مجرد التأكد من أن الخط يستطيع العمل بسرعة أبطأ.
ما مواصفات الحبيبات المطلوب تحقيقها؟
حدّد الحجم والتوزيع الحجمي، والشكل، ونسبة الرطوبة، والدقائق الناعمة، والحبيبات التوأم، والحبيبات الملتصقة ببعضها. فحبيبات الخيوط عادةً أسطوانية، وحبيبات الحلقة المائية أكثر تسطّحًا وعدسية الشكل، وحبيبات التحبيب تحت الماء شبه كروية أو عدسية، لكن الحبيبات الأكثر استدارة ليست بالضرورة أفضل.
وفي التركيبات المدعّمة بالألياف الزجاجية أو الهشّة أو الكاشطة، ضع في الحسبان أيضًا تأثير القطع والتجفيف في سلامة الحبيبات وعمر الأجزاء المعرّضة للتآكل. واحكم وفق متطلبات المنتج النهائي، لا وفق صورة عيّنة واحدة.
هل تلتهم عمليات تغيير المنتج والصيانة مكاسب الإنتاج؟
للمصنع الذي يغيّر الألوان والتركيبات كثيرًا أولويات تختلف عن المصنع الذي يشغّل منتجًا واحدًا باستمرار. فإلى جانب الطاقة الإنتاجية الاسمية، قارن بدء التشغيل والإيقاف، والتنظيف، والمواد الانتقالية، وصيانة السكاكين، وعدد العاملين، وإمدادات الماء والكهرباء في الموقع.
واسأل خصوصًا: كم من الوقت يمضي من آخر حبيبة مطابقة للمواصفات من منتج إلى أول حبيبة مطابقة للمواصفات من المنتج التالي؟ وما الأجزاء التي يجب تنظيفها؟ وما قطع الغيار المطلوبة؟ ولا تدع عبارات مثل «تحبيب الخيوط بسيط» أو «التحبيب تحت الماء عالي الأتمتة» تحلّ محل مقارنة ملموسة.
لا تستبعد تكوينًا إلا إذا تعذّر عليه تلبية المتطلب في ظروف جرى التحقق منها فعليًا. فانقطاع الخيط خلال تشغيل واحد قد يشير إلى تذبذب في المرحلة السابقة، كما أن التحبيب بالحلقة المائية والتحبيب تحت الماء والتحبيب الساخن عند وجه القالب بالتبريد الهوائي يبرّد كلٌّ منها الحبيبات بطريقة مختلفة، فلا تحسم نتيجة أحدها أمر الطرق الأخرى.
03حوّل متطلبات العميل إلى معايير اختيار قابلة للتحقق
| متطلب العميل | ما يجب التحقق منه | استنتاج لا تتسرّع فيه |
|---|---|---|
| تقليل تمرير الخيوط يدويًا | التمرير الآلي للخيوط، أو مدى ملاءمة التحبيب عند وجه القالب للمادة؛ والعمالة اللازمة لبدء التشغيل والإيقاف وتغيير المنتج | تجنّب تمرير الخيوط يعني الانتقال إلى الحلقة المائية |
| طاقة إنتاجية متواصلة أعلى | التبريد والقطع ونزع الماء واستقرار التشغيل لكل مسار مرشح عند الحمل المستهدف | الإنتاج العالي يتطلب التحبيب تحت الماء |
| عدم التلامس مع ماء العملية | التبريد ومنع الالتصاق وجودة الحبيبات في مسار تحبيب الخيوط المبرّدة بالهواء أو التحبيب الساخن عند وجه القالب بالتبريد الهوائي | التبريد الهوائي مجرد وحدة تحبيب مختلفة |
| تغيير متكرر للألوان والمواد | الزمن الكامل لتغيير المنتج، والمواد الانتقالية، والبقايا، ونطاق التنظيف | طريقة واحدة هي دائمًا الأسرع في تغيير المنتج |
| مواصفة رطوبة صارمة للحبيبات | الرطوبة النهائية بعد نزع الماء والتجفيف، مقيسةً بطريقة الاختبار المحددة | غياب الماء السطحي يعني استيفاء المواصفة |
04في التجربة، لا يكفي أن «تخرج حبيبات»
قبل التجربة، اتفق على التركيبة الفعلية، وحالة المادة الخام، ونطاق الإنتاج المستهدف، ومدة التشغيل المتواصل، ومعايير القبول. وعند مقارنة المسارات، حافظ على هذه الظروف متماثلة قدر الإمكان، وسجّل كل ما تعذّر إبقاؤه متماثلًا.
خلال التجربة، راقب أربعة أمور:
- الاستمراريةانقطاع الخيوط المتكرر، أو التصاق الحبيبات، أو التوقف للتنظيف، أو الاعتماد على التدخل اليدوي؛
- الإنتاج المطابق للمواصفاتسجّل الإنتاج المطابق للمواصفات لا معدل البثق اللحظي، واختبر الحجم والرطوبة والخصائص المتفق عليها؛
- تغيير المنتجحيث تُنتَج عدة منتجات، نفّذ تغييرًا فعليًا للون أو المادة؛
- الخط بأكملهسجّل التبريد ونزع الماء واستهلاك الطاقة ومتطلبات التشغيل، مع حدود محددة بوضوح لقياس الطاقة.
يمكن للتجربة القصيرة أن تثبت إمكانية تشكيل الحبيبات وتكشف جزءًا من سلوك التشغيل، لكنها لا تستطيع إثبات عمر السكاكين على المدى الطويل أو تكلفة الصيانة أو التشغيل المتواصل على مدار العام. فهذه تحتاج إلى سجلات تشغيل وخبرة تطبيقية وتحقق لاحق.
الأسئلة الشائعة
هل أحتاج إلى وحدة تحبيب بالحلقة المائية للتوقف عن تمرير الخيوط يدويًا؟
ليس بالضرورة. فالتمرير الآلي للخيوط يرفع مستوى الأتمتة في خط تحبيب الخيوط، ولا يفيد التحبيب عند وجه القالب إلا إذا كانت المادة تُقطع بنظافة وهي ساخنة دون ذيول أو التصاق بالسكاكين أو تكتّل. قارن العمالة اللازمة لبدء التشغيل والإيقاف وتغيير المنتج في المسارين كليهما.
فوق أي طاقة إنتاجية يصبح التحبيب تحت الماء ضروريًا؟
لا يوجد حدّ عام. فقد يكون خط تحبيب خيوط عالي الطاقة الإنتاجية هو الخيار الصحيح، وقد يكون لنظام صغير للتحبيب تحت الماء ما يبرّره أيضًا. تحقّق من التوازن الحراري لفتحات القالب، وبدء التشغيل، وسلوك القطع، وماء العملية، والتصاق الحبيبات، والتجفيف لتركيبتك عبر نطاق التشغيل كله، بما في ذلك الحد الأدنى للإنتاج.
مادتي يجب ألا تلامس الماء. فهل التحبيب الساخن عند وجه القالب بالتبريد الهوائي هو الخيار الوحيد؟
لا. فتحبيب الخيوط المبرّدة بالهواء مسار آخر. وفي كلتا الحالتين، تحقّق من قدرة التبريد عند الطاقة الإنتاجية المستهدفة، والتصاق الحبيبات أثناء النقل، والغبار، والضوضاء، والمساحة الأرضية.
هل الحبيبات المستديرة من التحبيب تحت الماء أفضل من حبيبات الخيوط الأسطوانية؟
ليس بالضرورة. احكم على الحبيبات وفق مواصفات المنتج: التوزيع الحجمي، والرطوبة، والدقائق الناعمة، والحبيبات التوأم، وسلامة الحبيبات، لا الشكل وحده.
الخلاصة
حدّد الحبيبة المطابقة للمواصفات أولًا، ثم اختر مسار تشكّل الحبيبات
اختيار طريقة التحبيب ليس ترتيبًا لأربع آلات، بل مقارنة بين مسارات لتركيبة محددة ومتطلبات إنتاج محددة.
أكّد حدود المادة أولًا، ثم نطاق الإنتاج ومواصفات الحبيبات، وأخيرًا قارن التشغيل المتواصل وتغيير المنتج وتكلفة الصيانة. وبمجرد وضوح هذه الظروف، يصبح للاختيار أساس متين.
يدعم هذا الدليل الاختيار المبدئي، ولا يغني عن التجارب على تركيبتك أو عن الهندسة الخاصة بالمشروع. والرسوم توضيحية، ولا تُظهر التصميم الفعلي للمعدات أو أبعاد التركيب.
إذا كنت تخطط لخط تحبيب بآلة بثق ثنائية اللولب، فأرسل إلى USEON نطاق المادة والتركيبة، والطاقة الإنتاجية المستهدفة، ومتطلبات الحبيبات، وأي قيود على تلامس الماء، وتكرار تغيير المنتج، وظروف الموقع. فالنقاش المبني على هذه المعلومات يصل إلى التكوين المناسب أسرع من السؤال عن أفضل وحدة تحبيب. اطّلع على جميع أنظمة التحبيب من USEON.
